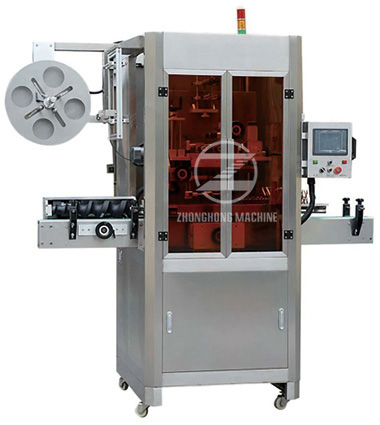

全自动套标机由同步机构传动,任何传动皮带更换都可以快速完成,与传统多层连臂式(更换和维护需要6小时以上)相比,易于维护,保养简单,不影响生产。适用于Æ30mm~~Æ130mm容器,切刀座完全免更换、免调试,采用轻触人机,即自动搜寻原点定位,安全方便。
全自动套标机适用于食品饮料、医药、日化及其它轻工行业中的圆瓶、扁形、方瓶、曲线瓶、杯型等类产品的多功能自动。

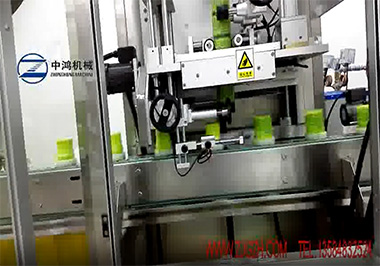

下面由中鸿机械简单介绍一下全自动套标机设备:
1、开始调节理盘上料机构,放入样品,调节理料杆的高度,使全自动套标机能够挡住样品,而不会在转盘表面摩擦。
2、 对接输送机构中。
(1)首先与理盘上料机构和输送对接好。
(2)放入样品,调节两端护栏,然后调出口两侧与上端限位钣金间距。使样品正常通过,但会卡在出口处(可被输送的治具勾出来)。
(3)调节电眼的位置,出口上端的电眼应调整到出点,使对接输送能一直开,使样品能一直一个一个被治具勾出来。
3、贴标机构。
(1)先设定输送速度(在电箱里的伺服驱动里设定)。
(2)调整对射电眼的位置,使刚开始的一个治具对上端的真空吸盘。
(3)通过调节
全自动套标机设备治具的位置和真空吸盘气缸的位置。在误差范围内,使全自动套标机9组治具(每组8个)都能对齐真空盘(8个)
(4)调节长气缸的位置,和调节夹具的位置,使8个真空吸盘能能放夹具内(在误差范围内)。
(5)调节气缸气阀,确保八个吸盘同时整齐上下移动,速度一致。远近移动震动不会过大。
4、电箱机构(套标机)。
(1)放膜时,应使膜与中心柱对齐,并调节旁边电眼的位置,使全自动套标机正常拉膜。
(2)中心柱应同时被升降机构和套标机构同时夹紧,做到三点(夹紧交点)一条线。
(3)调节电眼在刀盘的位置,使套标机构和中心柱刚好可以将膜放在治具上。治具不会接触到上面是机构。
5、吹风机出口应该倾斜。
6、应调整拍下机构的位置,以便将标签膜正确压到位。
7、电热收缩炉机构的温度要调到能把膜收缩到不起皱,温度要根据膜的材质来调节。
